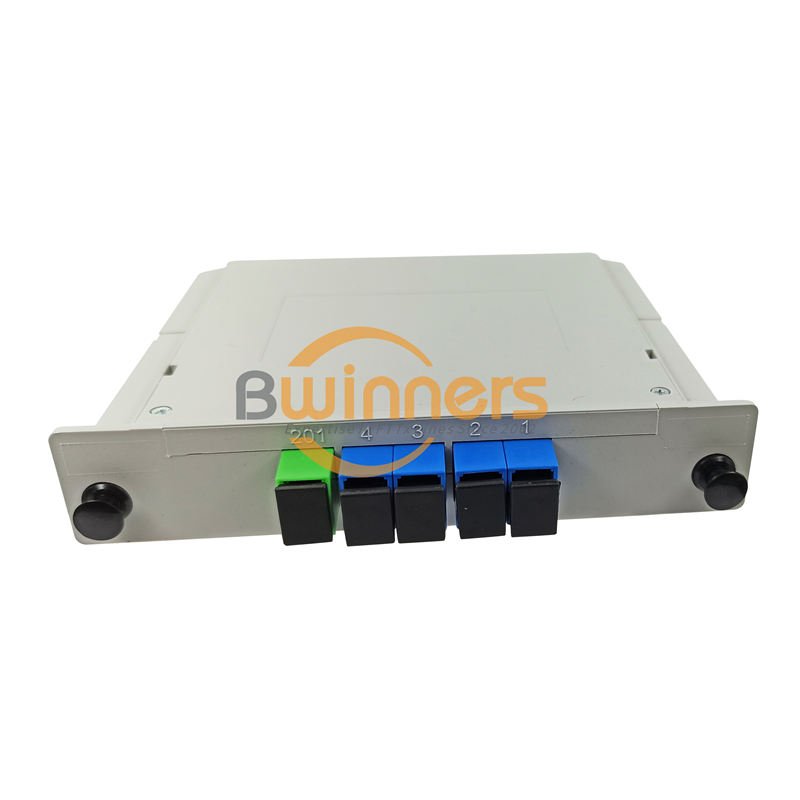

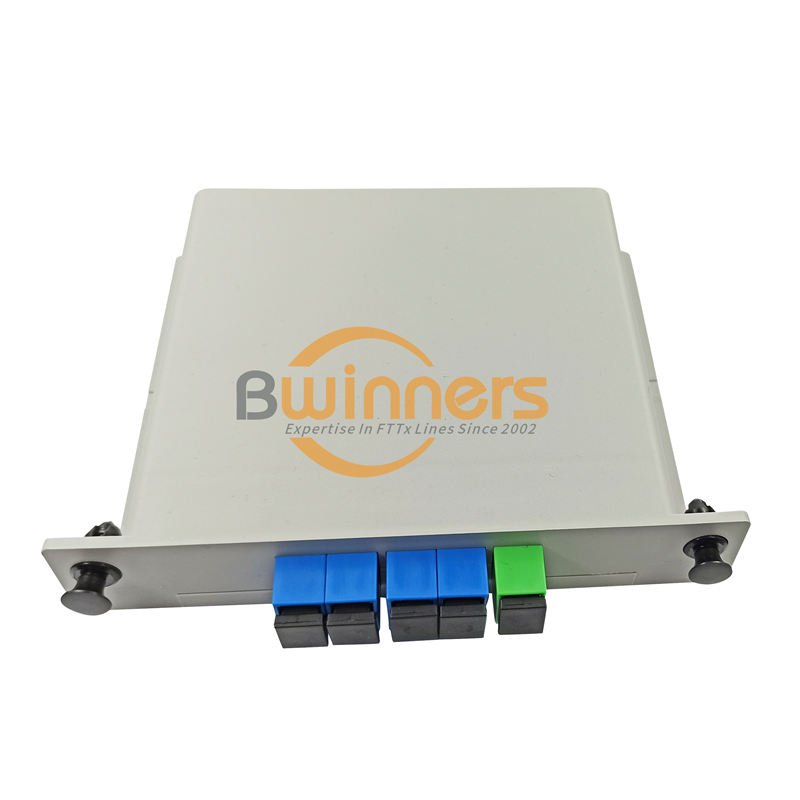

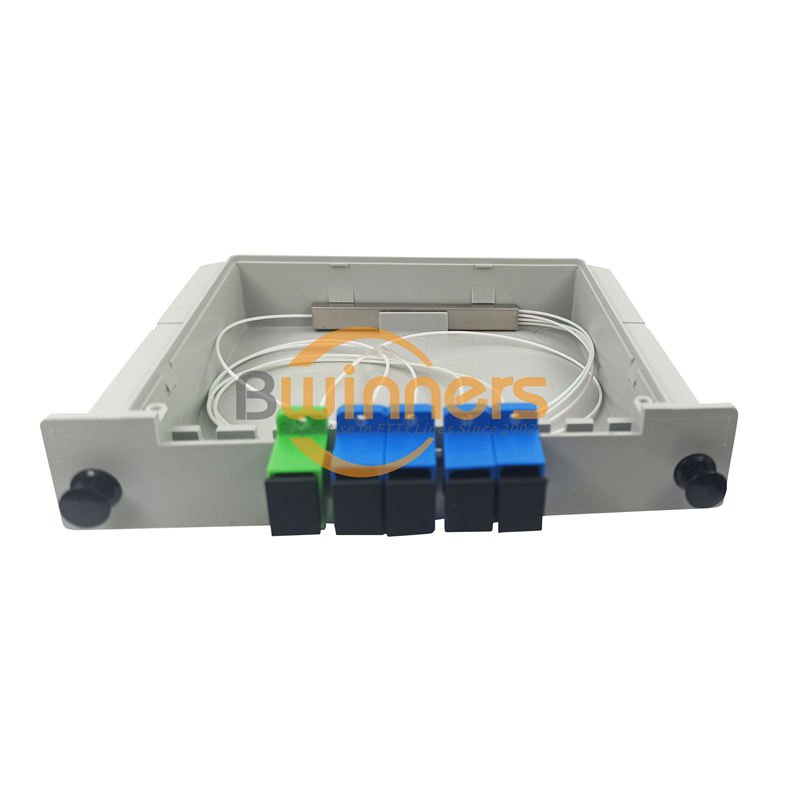

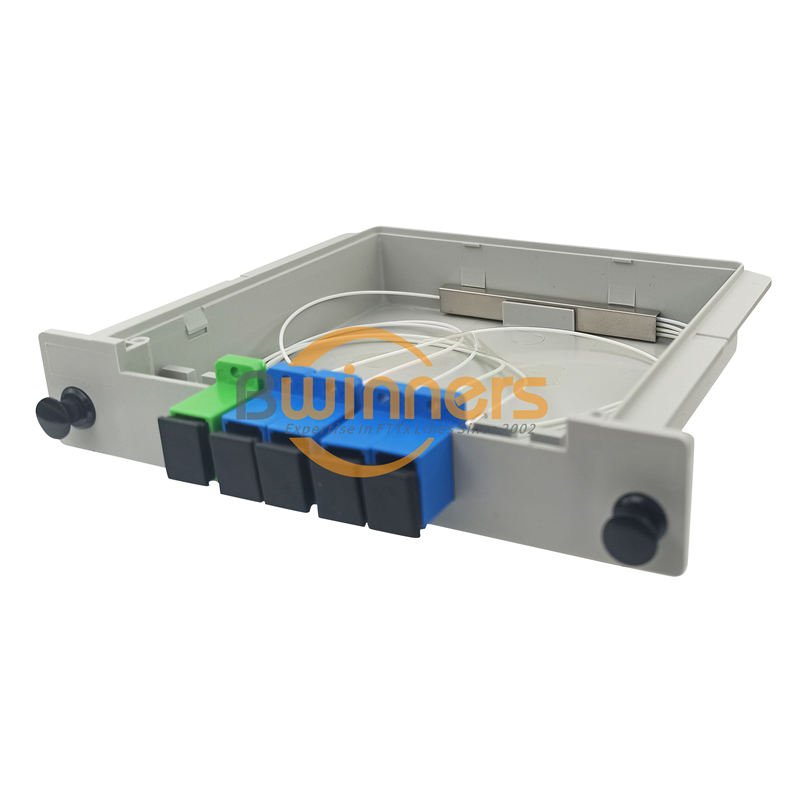

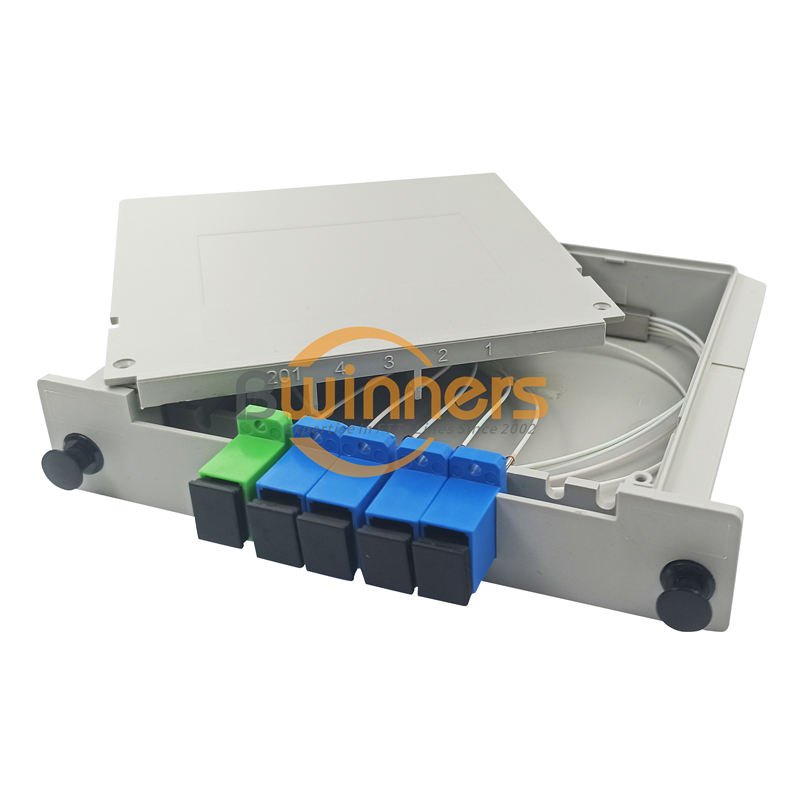

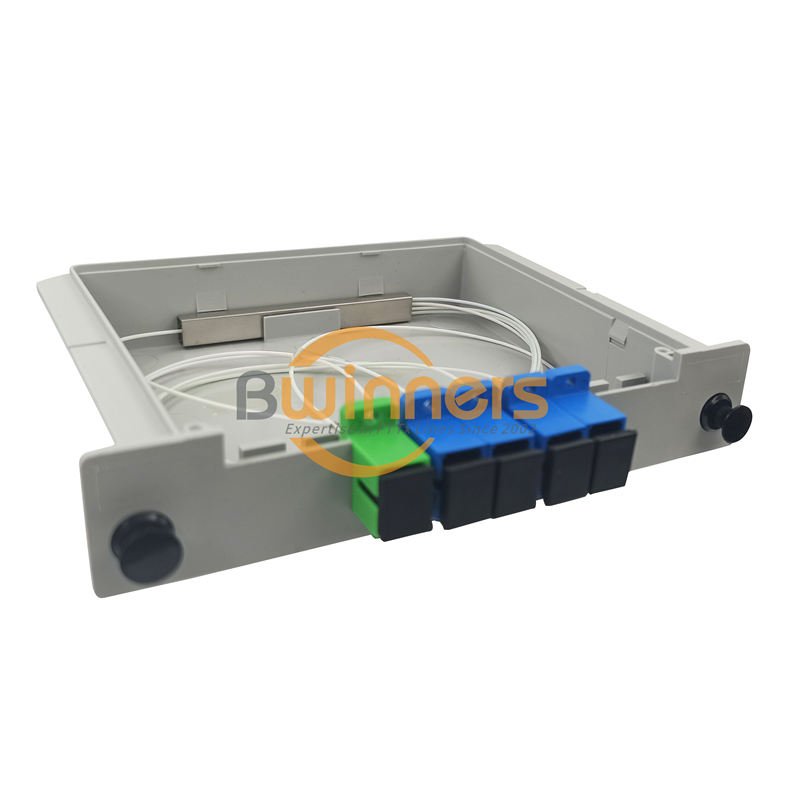

插入模块1x4 SC/UPC光纤分配器BWN-PLC-IM-1X4-SC-UPC
插入模块1×4 SC/UPC光纤分离器模型是一种小型且非常方便的设备，可以将一根光纤电缆分离成多根。同时，LGX分光器可与单模多芯光纤电缆配合使用，特别适用于光接收机与发射机之间的连接，或同一站点两个不同位置之间的连接。凭借精良的设备和一流的技术人员，我们被誉为高品质光纤PLC分路器的领先制造商和供应商之一。如果你对LGX拆箱机有需求，请发邮件给我们。
- 模型:BWN-PLC-IM-1X4-SC-UPC
- 拆分器类型:ABS箱型
- 连接器类型:SC/LC/ST APC/UPC
- 光纤类型:G657A或定制
- 纤维直径:0.9mm/2.0mm/3.0mm
- 光纤长度:1m或定制
- 符合:Telcordia GR-1209-CORE GR-1221-COR
- 工作波长:1260nm-1650nm
- 回波损耗:55dB
- 工作温度:-40~85℃
- 1 xn规范
- 2 xn规范
- 描述
- 调查
| 表1-1XN PLC分配器 | ||||||
| 参数 | 1×2 | 1×4 | 1×8 | 1×16 | 1×32 | 1×64 |
| 工作波长(nm) | 1260～1650 | |||||
| 纤维类型 | G657A或客户指定 | |||||
| 插入损耗(dB)(P/S级) | 3.8/4.0 | 7.1/7.3 | 10.2/10.5 | 13.5/13.7 | 16.5/16.9 | 20.5/21.0 |
| 损耗均匀度(dB) | 0.4 | 0.6 | 0.8 | 1．2 | 1．5 | 2 |
| 退货损失(dB) | 55 | 55 | 55 | 55 | 55 | 55 |
| 极化相关损耗(dB) | 0.2 | 0.2 | 0.2 | ０．２５ | 0.3 | 0.35 |
| 方向性(dB) | 55 | 55 | 55 | 55 | 55 | 55 |
| 波长相关损耗(dB) | 0.3 | 0.3 | 0.3 | 0．5 | 0．5 | 0．5 |
| 温度稳定性(-40~85℃)(dB) | 0.4 | 0.4 | 0.4 | 0．5 | 0．5 | 0．5 |
| 工作温度(℃) | -40～85 | |||||
| 存储温度(℃) | -40～85 | |||||
| 设备尺寸(mm) (L×W×H) | 40×4×4 | 40×4×4 | 40×4×4 | 50×4×4 | 50×7×4 | 60×12×4 |
| 模块尺寸(mm) (L×W×H) | 100×80×10 | 100×80×10 | 100×80×10 | 120×80×18 | 140×115×18 | 140×115×18 |
| Mini-Module尺寸(mm) | 60×7×4 | 60×7×4 | 60×7×4 | 60×12×4 | 80×20×6 | 100年x40x6 |
| 表2- 2xn PLC分配器 | ||||||
| 参数 | 2×2 | 2×4 | 2×8 | 2×16 | 2×32 | 2×64 |
| 工作波长(nm) | 1260～1650 | |||||
| 纤维类型 | G657A或客户指定 | |||||
| 插入损耗(dB) | 4 | 7.6 | 11 | 14.4 | 17.5 | 21 |
| 损耗均匀度(dB) | 0.6 | 1 | 1．2 | 1．5 | 1．8 | 2．2 |
| 退货损失(dB) | 55 | 55 | 55 | 55 | 55 | 55 |
| 极化相关损耗(dB) | 0.2 | 0.2 | 0.3 | 0.3 | 0.4 | 0.4 |
| 方向性(dB) | 55 | 55 | 55 | 55 | 55 | 55 |
| 波长相关损耗(dB) | 0.3 | 0.4 | 0．5 | 0．5 | 0．5 | 0．5 |
| 温度稳定性(-40~85℃)(dB) | 0.4 | 0.4 | 0.4 | 0．5 | 0．5 | 0．5 |
| 工作温度(℃) | -40～85 | |||||
| 存储温度(℃) | -40～85 | |||||
| 设备尺寸(mm) (L×W×H) | 40×4×4 | 50×4×4 | 50×4×4 | 50×7×4 | 60×7×4 | 60×12×4 |
| 模块尺寸(mm) (L×W×H) | 100×80×10 | 100×80×10 | 100×80×10 | 120×80×18 | 120×80×18 | 140×115×18 |
| Mini-Module尺寸(mm) | 60×7×4 | 60×7×4 | 60×7×4 | 60×12×4 | 80×20×6 | N/A |
光纤分路器是一种采用二氧化硅光波导技术制造的光功率管理器件。
光纤分光器具有体积小、可靠性高、工作波长范围宽、通道间均匀性好等特点，广泛应用于PON网络中实现光信号功率分流。
manbetx体育开户Bwinners提供全系列的1xN和2xN分路器产品，为特定应用量身定制。所有产品均符合GR-1209-CORE和GR-1221-CORE要求。
更多的图片
PLC分路器介绍
材料PLC分配器
PLC分板采用铝合金和高强度塑料制成，具有耐冲击、耐热、耐低温等特点。
PLC分路器结构
1光纤
N光纤
PLC)
输入光
输出光
PLC分路器的特点
- 低插入损耗
- 高回报损失
- 良好的可交换性
- 良好的温度稳定性。可选配过载保护和短路保护功能，使其在高压、高湿、粉尘污染环境下工作更加可靠
- PLC是高质量、低成本性能的最佳选择。
- PLC是一种体积小、可靠、安全、环保的电路。
- 广泛的应用可与PLC工艺一起使用。
- 具有较高的自动化程度和供电能力。
- 各种耦合比
- 环境稳定
- 单模和多模可用
- 高通道计数
- 宽波长范围
- 定制化包装与配置

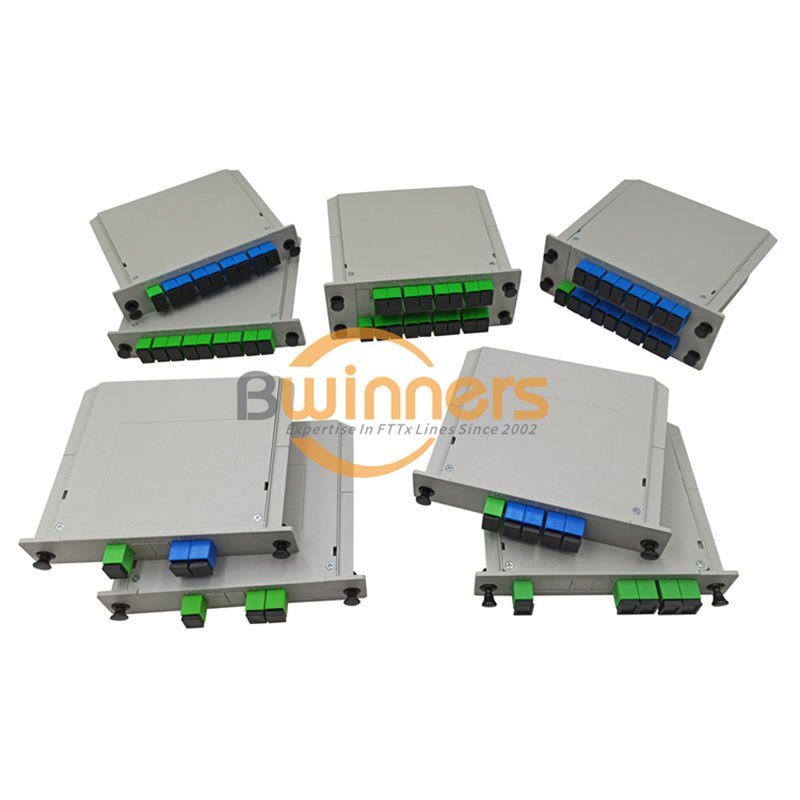

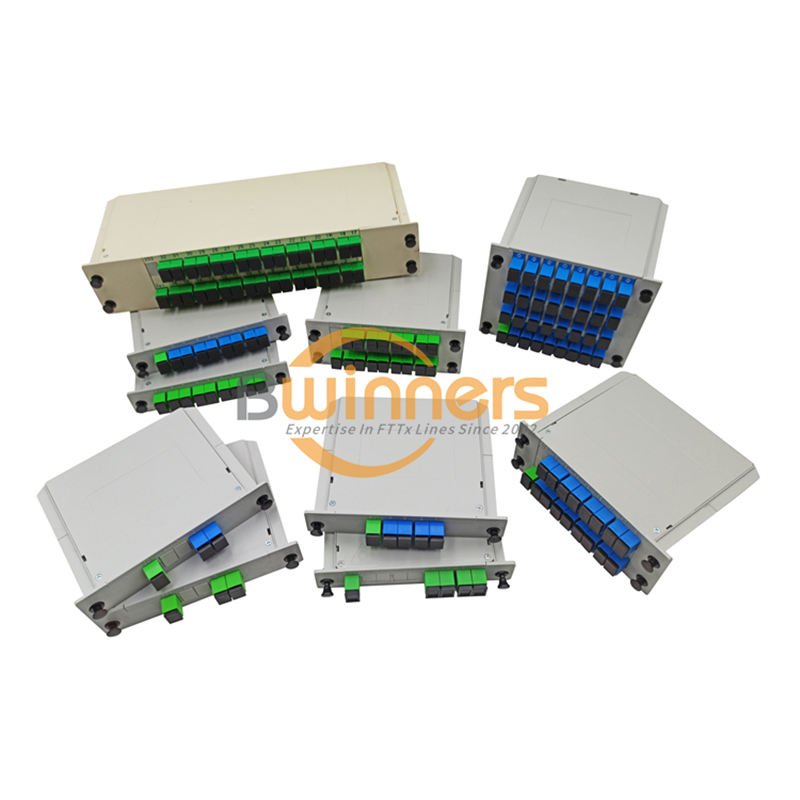

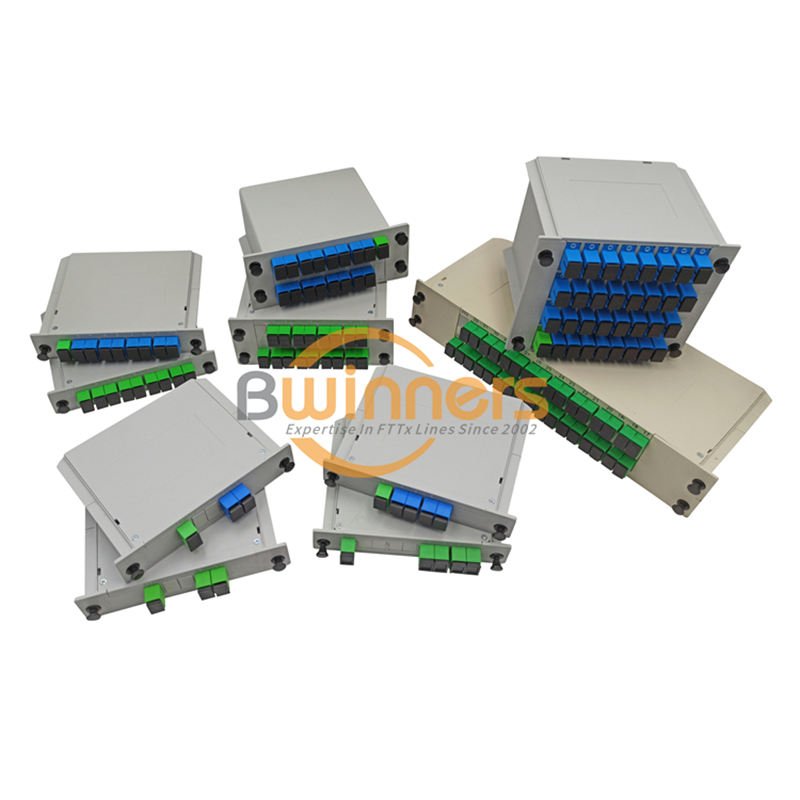

类型PLC分配器
光纤PLC分线器的优点
它的主要优点是可以扩展设备之间的距离，并以更快的速度传输数据。这在有许多设备且每个设备的带宽有限的大型安装中特别有用。
另一个优点是你可以使用相同的光缆< / >用于发射和接收。这意味着您不必担心在您的安装周围移动时丢失一些传输能力。
对于其他的，可以从以下几个方面得到PLC分线器的优点:
- 可靠性高，响应速度快
- 拥有成本低
- 减少网络流量，提高网络性能
- 易于安装，维护和故障排除
- 它可以用于远距离数据传输，特别是大量数据从一个地方传输到另一个地方。
- 光纤分线器还可用于高速互联网连接和电话线连接。
- 适用于不同应用程序的不同版本
为什么是PLC分配器
PLC分配器允许您同时使用多个电源插座。例如，如果你的工作台背面有两个电源插座，你可以把两个独立的电动工具或设备插到每个插座上。这使得它更容易移动，而不必拔下所有的插头，拖着它沿着一个又一个电路。如果你有两个以上的插座，这也可以作为一种方式，多台机器一次供电使用一个插座。
PLC光纤分路器的应用
PLC分配器有不同的尺寸，可用于许多不同的应用，如手机充电，电加热，电风扇等。它们也被称为功率分配器，这不仅对大型家用电器有帮助，而且让你可以灵活地控制你想要的东西。
PLC光纤分配器用于连接两条或多条光纤，并将其拆分为两条或多条不同的光纤。它还可以用于连接和分割单个光纤到多个光纤。
它被用于测试、监控、控制和自动化应用。它可以用作被动或主动分路器。
PLC光纤分线器有很多应用，如:
- 电信:用于电话网、有线电视网络、有线电视系统和卫星系统。
- 通信网络:用于广播业务、数据通信业务(如互联网)、语音通信业务(如电话)和视频通信业务(如视频会议)。
- 工业应用:用于工业自动化系统，如可编程逻辑控制器(plc)、过程控制系统(PCSs)、监控和数据采集系统(SCADA)等。
- 以前的建筑
- 光纤通信系统
- 光纤接入网
- 光纤传感器
- 光纤有线电视网络
- 局域网
PLC光纤分路器制造
manbetx体育开户Bwinners是一个领导者制造公司，使耐用的质量PLC光纤分线器< / >，我们在中国有自己的工厂生产PLC分线器。我们致力于为FTTx网络系统提供耐用、优质的光纤分路器，并为客户提供具有成本效益的价格，以发展和繁荣他们的业务。
PLC FOS的质量控制
manbetx体育开户Bwinners始终为客户提供高品质的光纤分路器产品。公司长期以诚信为本，以质量为本。
光谱检测
端面检测
衰减检测
PLC分路器封装
manbetx体育开户Bwinners PLC分线器一直采用硬卡通包装，但我们也接受定制包装，如果您在包装上有定制要求，请告诉我们。
一般情况下，迷你分离器1或2件装在一个小的吸塑盒里，外面用纸箱装。
